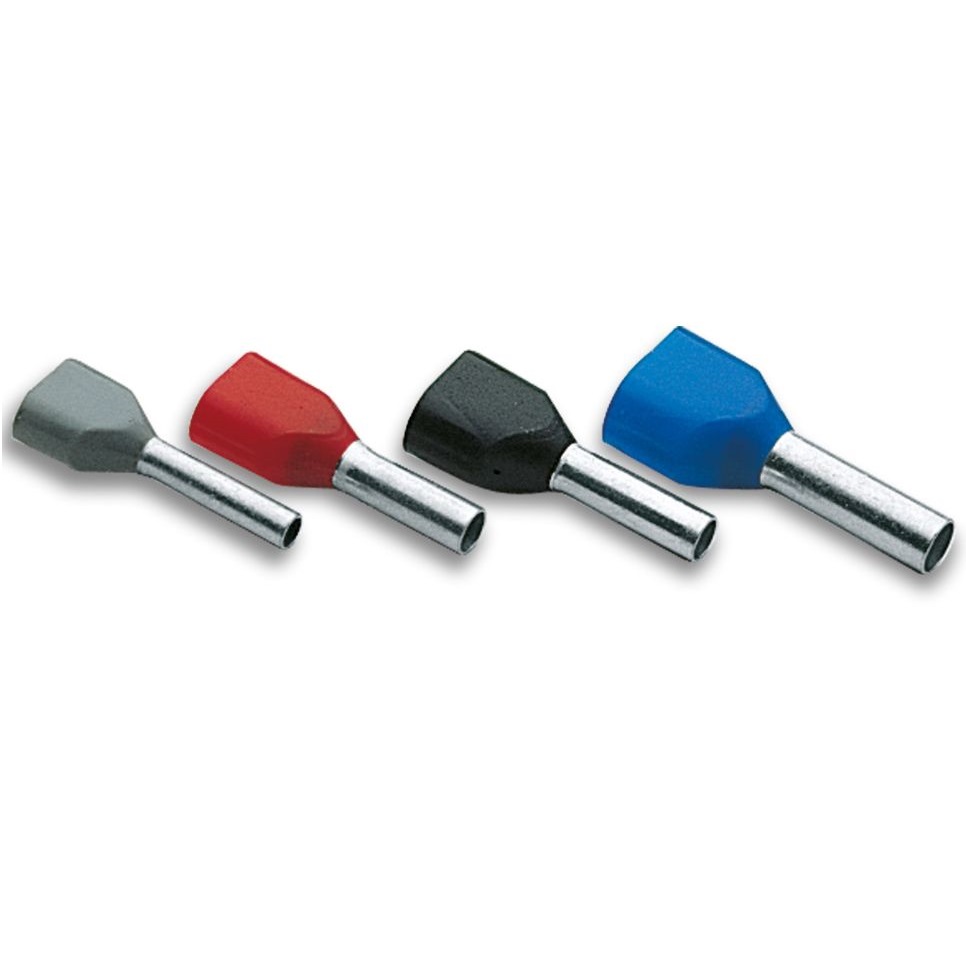

CEMBRE 双线管形端子
概述
PK.. 系列末端端子由纯度大于99.9%的镀锡电解铜制成。
此端子设计和开发用于在将电缆端接到连接器块时加强细线股。 PKD 系列绝缘端套符合 DIN 46228/4 规范。
工作温度范围为 – 20 至 + 115°C（浪涌 +130°C）。
| 图例 | 系列 | 型号 | 颜色 | 绝缘材质 | 绝缘类型 | 导线尺寸 | 卤素 | 用于 | 电缆剥皮长度 | 参考标准 |
|
PKC | PKC2508 | 蓝色 | 聚酰胺 PA6 | 部分绝缘 | 2.5 | 不含 | 柔性铜导体 | 8mm | DIN 46228/4 |
| PKC | PKC2512 | 蓝色 | 聚酰胺 PA6 | 部分绝缘 | 2.5 | 不含 | 柔性铜导体 | 12mm | DIN 46228/4 | |
| PKC | PKC2518 | 蓝色 | 聚酰胺 PA6 | 部分绝缘 | 2.5 | 不含 | 柔性铜导体 | 18mm | DIN 46228/4 | |
| PKC | PKC410 | 灰色 | 聚酰胺 PA6 | 部分绝缘 | 4 | 不含 | 柔性铜导体 | 10mm | DIN 46228/4 | |
| PKC | PKC412 | 灰色 | 聚酰胺 PA6 | 部分绝缘 | 4 | 不含 | 柔性铜导体 | 12mm | DIN 46228/4 | |
| PKC | PKC418 | 灰色 | 聚酰胺 PA6 | 部分绝缘 | 4 | 不含 | 柔性铜导体 | 18mm | DIN 46228/4 | |
| PKC | PKC306 | 淡蓝色 | 聚酰胺 PA6 | 部分绝缘 | 0.1÷0.3 | 不含 | 柔性铜导体 | 6mm | DIN 46228/4 | |
| PKC | PKC308 | 淡蓝色 | 聚酰胺 PA6 | 部分绝缘 | 0.1÷0.3 | 不含 | 柔性铜导体 | 8mm | DIN 46228/4 | |
| PKC | PKC508 | 橙色 | 聚酰胺 PA6 | 部分绝缘 | 0.3÷0.5 | 不含 | 柔性铜导体 | 8mm | DIN 46228/4 | |
| PKC | PKC510 | 橙色 | 聚酰胺 PA6 | 部分绝缘 | 0.3÷0.5 | 不含 | 柔性铜导体 | 10mm | DIN 46228/4 | |
| PKC | PKC7508 | 白色 | 聚酰胺 PA6 | 部分绝缘 | 0.75 | 不含 | 柔性铜导体 | 8mm | DIN 46228/4 | |
| PKC | PKC7512 | 白色 | 聚酰胺 PA6 | 部分绝缘 | 0.75 | 不含 | 柔性铜导体 | 12mm | DIN 46228/4 | |
|
PKD | PKD506 | 白色 | 聚酰胺 PA6 | 部分绝缘 | 0.3÷0.5 | 不含 | 柔性铜导体 | 6mm | DIN 46228/4 |
| PKD | PKD508 | 白色 | 聚酰胺 PA6 | 部分绝缘 | 0.3÷0.5 | 不含 | 柔性铜导体 | 8mm | DIN 46228/4 | |
| PKD | PKD510 | 白色 | 聚酰胺 PA6 | 部分绝缘 | 0.3÷0.5 | 不含 | 柔性铜导体 | 10mm | DIN 46228/4 | |
| PKD | PKD7506 | 灰色 | 聚酰胺 PA6 | 部分绝缘 | 0.75 | 不含 | 柔性铜导体 | 6mm | DIN 46228/4 | |
| PKD | PKD7508 | 灰色 | 聚酰胺 PA6 | 部分绝缘 | 0.75 | 不含 | 柔性铜导体 | 8mm | DIN 46228/4 | |
| PKD | PKD7510 | 灰色 | 聚酰胺 PA6 | 部分绝缘 | 0.75 | 不含 | 柔性铜导体 | 10mm | DIN 46228/4 | |
| PKD | PKD7512 | 灰色 | 聚酰胺 PA6 | 部分绝缘 | 0.75 | 不含 | 柔性铜导体 | 12mm | DIN 46228/4 | |
| PKD | PKD106 | 红色 | 聚酰胺 PA6 | 部分绝缘 | 1 | 不含 | 柔性铜导体 | 6mm | DIN 46228/4 | |
| PKD | PKD108 | 红色 | 聚酰胺 PA6 | 部分绝缘 | 1 | 不含 | 柔性铜导体 | 8mm | DIN 46228/4 | |
| PKD | PKD110 | 红色 | 聚酰胺 PA6 | 部分绝缘 | 1 | 不含 | 柔性铜导体 | 10mm | DIN 46228/4 | |
| PKD | PKD112 | 红色 | 聚酰胺 PA6 | 部分绝缘 | 1 | 不含 | 柔性铜导体 | 12mm | DIN 46228/4 | |
| PKD | PKD1508 | 黑色 | 聚酰胺 PA6 | 部分绝缘 | 1.5 | 不含 | 柔性铜导体 | 8mm | DIN 46228/4 | |
|
PKE | PKE508 | 白色 | 聚酰胺 PA6 | 部分绝缘 | 0.3÷0.5 | 不含 | 柔性铜导体 | 8mm | DIN 46228/4 |
| PKE | PKE108 | 红色 | 聚酰胺 PA6 | 部分绝缘 | 1 | 不含 | 柔性铜导体 | 8mm | DIN 46228/4 | |
| PKE | PKE1508 | 黑色 | 聚酰胺 PA6 | 部分绝缘 | 1.5 | 不含 | 柔性铜导体 | 8mm | DIN 46228/4 | |
| PKE | PKE1510 | 黑色 | 聚酰胺 PA6 | 部分绝缘 | 1.5 | 不含 | 柔性铜导体 | 10mm | DIN 46228/4 | |
| PKE | PKE1518 | 黑色 | 聚酰胺 PA6 | 部分绝缘 | 1.5 | 不含 | 柔性铜导体 | 18mm | DIN 46228/4 | |
| PKE | PKE308 | 黄色 | 聚酰胺 PA6 | 部分绝缘 | 0.1÷0.3 | 不含 | 柔性铜导体 | 8mm | ||
| PKE | PKE7508 | 蓝色 | 聚酰胺 PA6 | 部分绝缘 | 0.75 | 不含 | 柔性铜导体 | 8mm | ||
| PKE | PKE2508 | 灰色 | 聚酰胺 PA6 | 部分绝缘 | 2.5 | 不含 | 柔性铜导体 | 8mm | ||
| PKE | PKE2512 | 灰色 | 聚酰胺 PA6 | 部分绝缘 | 2.5 | 不含 | 柔性铜导体 | 12mm | ||
| PKE | PKE2518 | 灰色 | 聚酰胺 PA6 | 部分绝缘 | 2.5 | 不含 | 柔性铜导体 | 18mm | ||
| PKE | PKE410 | 橙色 | 聚酰胺 PA6 | 部分绝缘 | 4 | 不含 | 柔性铜导体 | 10mm | ||
| PKE | PKE412 | 橙色 | 聚酰胺 PA6 | 部分绝缘 | 4 | 不含 | 柔性铜导体 | 12mm | ||
|
PKT | PKT508 | 白色 | 聚酰胺 PA6 | 部分绝缘 | 0.5 | 不含 | 柔性铜导体 | 12mm | DIN 46228/4 |
| PKT | PKT510 | 白色 | 聚酰胺 PA6 | 部分绝缘 | 0.5 | 不含 | 柔性铜导体 | 14mm | DIN 46228/4 | |
| PKT | PKT7508 | 灰色 | 聚酰胺 PA6 | 部分绝缘 | 0.75 | 不含 | 柔性铜导体 | 12mm | DIN 46228/4 | |
| PKT | PKT7510 | 灰色 | 聚酰胺 PA6 | 部分绝缘 | 0.75 | 不含 | 柔性铜导体 | 14mm | DIN 46228/4 | |
| PKT | PKT108 | 红色 | 聚酰胺 PA6 | 部分绝缘 | 1 | 不含 | 柔性铜导体 | 12mm | DIN 46228/4 | |
| PKT | PKT110 | 红色 | 聚酰胺 PA6 | 部分绝缘 | 1 | 不含 | 柔性铜导体 | 14mm | DIN 46228/4 | |
| PKT | PKT1508 | 黑色 | 聚酰胺 PA6 | 部分绝缘 | 1.5 | 不含 | 柔性铜导体 | 13mm | DIN 46228/4 | |
| PKT | PKT1512 | 黑色 | 聚酰胺 PA6 | 部分绝缘 | 1.5 | 不含 | 柔性铜导体 | 17mm | DIN 46228/4 | |
| PKT | PKT2510 | 蓝色 | 聚酰胺 PA6 | 部分绝缘 | 2.5 | 不含 | 柔性铜导体 | 13mm | DIN 46228/4 | |
| PKT | PKT2512 | 蓝色 | 聚酰胺 PA6 | 部分绝缘 | 2.5 | 不含 | 柔性铜导体 | 17mm | DIN 46228/4 | |
| PKT | PKT412 | 灰色 | 聚酰胺 PA6 | 部分绝缘 | 4 | 不含 | 柔性铜导体 | 17mm | DIN 46228/4 | |
| PKT | PKT614 | 黄色 | 聚酰胺 PA6 | 部分绝缘 | 6 | 不含 | 柔性铜导体 | 19mm | DIN 46228/4 |
