概述

产品亮点
类别：
线对板连接器
回路数：
2 - 17
电流：
1.0A
线径规格 AWG：
26 - 30

特性和优点
摩擦锁
压接插座配有两个锁止斜坡，从而可将其牢固固定到接头上。这大大降低了由于震动或处理不当而导致的意外错配。
可靠端子
即使在低电流、低电压和/或震动条件下，两点触点设计也可确保可靠的电气连接
极性插配几何学
压接插座被定位到垂直和直角接头上，以避免线束-接头错配
焊片
两个焊片可确保接头与印刷电路板之间的牢度，并可作为 SMT 焊尾的应力消除装置。这大大降低了由于处理不当而导致的焊缝损坏。
真空罩
用于垂直表面安装接头的可选真空罩允许使用符合工业标准的吸嘴进行大容量定位。
压纹带卷封装
压纹带卷封装可以使用真空取放设备在印刷电路板上大批量放置表面贴装接头。

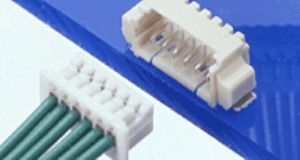

PicoBlade™ 提供有线对板和线对线选项。与典型的2.00毫米线对板系统相比，该系统可节省约 45% 的印刷电路板空间。其为单行系统，带有2至15条回路以及表面安装和通孔接头。

可使用完整系列的自动、半自动和手动工具，且支持使用单线的压接线束组件。
