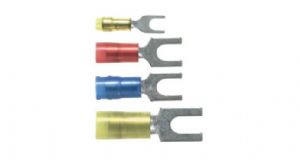

PANDUIT 尼龙绝缘叉形端子

概述

• Fork design provides for fast and easy installation, without theneed to remove fastener
• Metal insulation grip sleeve crimps to wire insulation, providingprotection to the crimp joint during high vibration applications

• Internal barrel serrations assure good wire contact and maximumtensile strength

• UL Flammability UL 94V-2/HB, maximum insulation temperature 221°F (105°C)

• UL and CSA rated up to 600 V per UL 486A/B


Part
Wire Range
Color Code
Stock Thickness(In.)
Max. Ins.
Stud Size
L W C
Recommended Installation Tool
PN22-2F-C 26-22 AWG Yellow 0.02 0.09 #2 0.66 0.2 0.19
CT-600-A
CT-1525
CT-2500
PN22-4F-C 26-22 AWG Yellow 0.02 0.09 #4 0.67 0.2 0.21
PN22-6F-C 26-22 AWG Yellow 0.02 0.09 #6 0.77 0.25 0.26
PN18-6FN-C 22-18 AWG Red 0.03 0.145 #6 0.78 0.24 0.2
CT-100A‡
CT-600-A‡
CT-1550‡
CT-1551‡
CT-2500‡
PN18-6F-C 22-18 AWG Red 0.03 0.145 #6 0.78 0.3 0.2
PN18-8F-C 22-18 AWG Red 0.03 0.145 #8 0.85 0.32 0.23
PN18-10FN-C 22-18 AWG Red 0.03 0.145 #10 0.86 0.31 0.25
PN18-10F-C 22-18 AWG Red 0.03 0.145 #10 0.86 0.35 0.25
PN18-14F-C 22-18 AWG Red 0.03 0.145 1/4" 1.03 0.44 0.33
PN14-6FN-C 18-14 AWG Blue 0.03 0.162 #6 0.79 0.24 0.19
PN14-6F-C 18-14 AWG Blue 0.03 0.162 #6 0.79 0.28 0.19
PN14-8F-C 18-14 AWG Blue 0.03 0.162 #8 0.85 0.31 0.23
PN14-10FN-C 18-14 AWG Blue 0.03 0.162 #10 0.87 0.31 0.24
PN14-10F-C 18-14 AWG Blue 0.03 0.162 #10 0.87 0.34 0.24
PN14-14F-C 18-14 AWG Blue 0.03 0.162 1/4" 1.02 0.44 0.32
PN10-6F-L 12-10 AWG Yellow 0.04 0.225 #6 1 0.31 0.22
PN10-8F-L 12-10 AWG Yellow 0.04 0.225 #8 1.03 0.37 0.22
PN10-10F-L 12-10 AWG Yellow 0.04 0.225 #10 1.04 0.37 0.22
PN10-14F-L 12-10 AWG Yellow 0.04 0.225 1/4" 1.14 0.49 0.3
