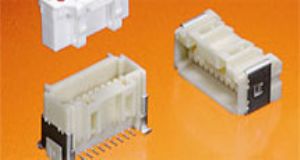

Molex Duo-Clasp™ 线对板系统

概述

产品亮点
类别:
线对板连接器
间距:
1.25 毫米
回路数:
20、30 和 40
电流:
1.0A



特性和优点
双向内部正锁
可提供比单锁型号更出色的配插牢度
伸缩管和叶片状触点设计
光滑触点,实现低插入力和配插期间的妥善保护
体积紧凑的双排 1.25 毫米(0.049 英寸)间距
高密度设计可有效节省空间
增强型金属焊片
可牢牢固定印刷电路板并消除焊接接缝的应力
镀金
出色耐用性和安全电子触点
印刷电路板插座上的真空区域
可在无需额外成本和带卷装配时间的情况下直接进行取放操作



Molex 的 Duo-Clasp™ 系统专为 LCD 和 PDP TV 应用而设计。作为带镀金特性的 1.25 毫米间距双排系统,Duo-Clasp 填补了 Molex 压力锁紧线对板连接器系列所缺失的空白。

尽管部分设计特性有细微差别,但 Duo-Clasp 连接器家族可视为我们 CLIK-Mate 产品系列的延伸版本。

CLIK-Mate 和 Duo-Clasp 系列均采用双重正锁系统,与仅具备单锁接口的正锁系统相比可提供更出色的插配牢度。双重锁定设计可防止拉拔电线时外壳从印刷电路板连接器上脱落,从而导致信号接触不良。这两个系列的系统均可通过伴随“咔哒”声的明显触感来确认配插成功与否。

两者之间的主要区别在于电镀:Duo-Clasp 在触点区域采用镀金工艺,而 CLIK-Mate 家族则采用镀锡。镀金选项可为客户提供更出色的配插和触点耐用性以满足对这些特性有更高要求的应用。
