Molex IllumiMate™ 连接器系统

概述

产品亮点
类别:
线对板连接器
间距:
1.00、1.25 毫米
回路数:
3 - 25
电流:
1.0, 1.5A

特性和优点
超窄插配宽度和特薄设计
满足薄屏 LED 电视和其它紧凑型设备的需求
内部压力和摩擦锁紧
节省空间、提供更多插配保证
各种插配配置
满足各种设计需要
双接触端子设计
电气接触保证
完全遮盖的接头
妥善保护端子接触区域
LCP 材料
可承受高温环境

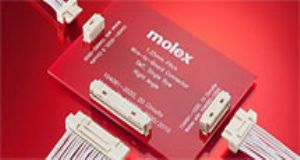

Molex 的 IllumiMate™ 连接器系统拥有 1.00 和 1.25 毫米间距规格,提供直线和直角接头,具有各种电路尺寸的摩擦和压力锁紧。内部锁定可以节省空间、避免电线缠绕以及锁闩损坏。完全遮盖的接头具有引导功能,可避免引脚损坏并方便插配。压力锁紧可在需要时提供牢固锁紧,而摩擦锁紧则可在某些版本中提供额外插配稳定性。

Molex 推出的 IllumiMate 系统将使得 LCD/LED 电视制造商能够满足窄宽度低功率连接器的需求。在类似间距的竞争型产品中,IllumiMate 提供最低的直角外型。这有助于电视制造商实现超薄面板设计。

IllumiMate 系列的其他主要功能包括实现安全电气接触的双束端子设计、实现强大 PCB 固定力的前焊片、便于插配和保护触点的电路间极化筋。垂直和直角接头适合真空取放设备,符合 RoHS 标准并采用低卤材料,可满足全球环保要求。
