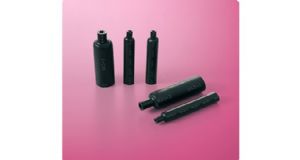

SUMITOMO SUMITUBE®SA3 CAP
概述
汽车线束用・附胶水的阻燃性热缩胶帽
■ 倍率高, 可对“ 多条线束终端部位”进行防水保护
■ 耐摩耗性卓越
■ 阻燃（不使用氯系阻燃剂, 特定溴系阻燃剂(PBDE, PBB)）
用途
■ 汽车, 电子设备的线束终端部位的防水绝缘, 机械保护
注）请配合使用条件, 确认防水特性等因素后再使用。
●基本式样
| 产品分类 | 热缩套管 |
| 材质 | 外层：电子线架桥半硬质阻燃性交联聚烯烃树脂 |
| 内层：热熔融性胶水 | |
| 阻燃性 | 阻燃 |
| 收缩温度 | 135℃以上 |
| 收缩率 | 75%以上 |
| 可连续使用温度 | -40 〜 105℃ |
| 规格 | 住友电工超效能高分子株式会社所规定的标准规格（规格书编号R8-0512） |
| 标记（例） | 标记内容请参照尺寸表。 |
| 可制作的颜色 | 黑 |
| 柔软性 | 半硬质 |
| 环境对应 | RoHS,ELV |
| 领域 | 汽车,工程机械,工业机械,电子 |
●特性
| 特性 | 项目 | 特性值 | 代表值＊1 |
| 机械特性 | 抗拉强度＊2 | 10.4MPa以上 | 25.8MPa |
| 伸展率 | 300％以上 | 550% | |
| 热冲击 | 225℃×4小时, 无裂缝 | 合格 | |
| 耐热性 | 130℃×7日, 无裂缝 | 合格 | |
| 割线定性常量 | 150MPa以上 | 463MPa | |
| Dynamic Cut-Through | 134N以上 | 529N | |
| 电气特性 | 绝缘耐力 | 15kV/mm以上 | 20.6kV/mm |
| 体积电阻率 | 1.0×1012Ω・cm以上 | 9.6×1015Ω・cm | |
| 化学特性 | 燃烧性 | SAE J1128, 70秒以内熄灭 | 合格 |
| 使用后的防水性 | 试验方法：住友电工超效能高分子株式会社测试方法（如下试验后, 漏电流值0.25μA以下） | ||
| ・热老化（125℃×1008小时） | 合格 | ||
| ・热循环（以125℃, 30分钟及-40℃, 30分钟为一个循环, 进行125个循环） | 合格 | ||
| ・耐液体性（可在刹车油, 引擎冷却液, ASTM#3, 自动变速器油等液体内浸渍2小时） | 合格 | ||
●尺寸
| 尺寸（mm） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度 | 标记 | |||
| 内径（最小值） | 壁厚＊（参考值） | 内径（最大值） | 壁厚＊（最小值） | 内层壁厚（参考值） | （mm） | 内容 | |
| 5.8/1.2X50L | 5.8 | 0.45 | 1.26 | 1.2 | 0.56 | 50±3 | SA3-1 |
| 7.5/1.6X50L | 7.5 | 0.6 | 1.64 | 1.52 | 0.76 | 50±3 | SA3-2 |
| 10.9/2.4X50L | 10.9 | 0.7 | 2.4 | 1.91 | 1.02 | 50±3 | SA3-3 |
| ＊含内层壁厚 | |||||||
