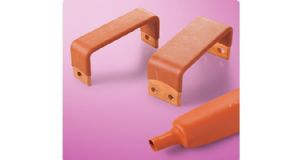

SUMITOMO IRRAX®SLEEVE SBI350
概述
母线绝缘保护用无卤热缩管（36ｋV以下）
■ 阻燃性高, 具有自熄性
■ 具有能在配电盘内连续使用的耐热性
■ 壁厚厚, 绝缘性, 耐冲击性良好
■ 具有柔软性, 也能被覆在屈曲的母线上
■ 被覆后还可以弯曲
用途
■ 36kV以下配电盤内的母线绝缘保护
■ 其他各种母线的绝缘保护
●基本式样
●特性
●尺寸
| 产品分类 | 热缩套管 |
| 材质 | 电子线架桥软质阻燃性交联聚烯烃树脂 |
| 阻燃性 | 阻燃 |
| 收缩温度 | 115℃以上 |
| 收缩率 | 60%以上 |
| 长度变化率 | -15％以上 |
| 可连续使用温度 | -40 〜 120℃ |
| 规格 | 住友电工超效能高分子株式会社所规定的标准规格 |
| 标记（例） | SUMITOMO IRRAX SLEEVE SBI350 XX/YY HF （XX/YY: 尺寸） |
| 可制作的颜色 | 红 |
| 柔软性 | 柔软 |
| 环境对应 | 无卤,RoHS,ELV |
| 领域 | 工业机械,电子,电力、通信 |
●特性
| 特性 | 项目 | 特性值 | 代表值＊ |
| 机械特性 | 抗拉强度 （老化前） | 5.0MPa 以上 | 7.6MPa |
| 抗拉强度 （老化后） | 160℃×168小时, 5.0MPa以上 | 9.6MPa | |
| 伸展率 （老化前） | 300 % 以上 | 525% | |
| 伸展率 （老化后） | 160℃×168小时, 200%以上 | 490% | |
| 比重 | ― | 1.31 | |
| 低温柔软性 | -40℃×4小时, 无裂缝 | 合格 | |
| 电气特性 | 绝缘耐压 | 10 kV/mm 以上 | 39.5 kV/mm（壁厚0.94mm） |
| 体积电阻率 | ― | 7.8×1016Ω･cm | |
| 诱电率 | ― | 2.7 | |
| 化学特性 | 吸水率 | 23℃×24小时 | 0.45 |
| 阻燃性 | UL224 ALL TUBING FLAME TEST 合格 | 合格 | |
| 收缩开始温度/收缩完了温度 | ― | 70℃／100 ℃ | |
| ＊非保证值 | |||
●尺寸
| 尺寸（mm） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度 | 母排尺寸推荐（mm） | |||
| 内径（最小值） | 壁厚（名称） | 内径（最大值） | 壁厚（名称） | （最小值）（m） | 方形母排L+T（最小～最大） | 圆形母排R（最小～最大） | |
| 10/25 | 25 | 1.6 | 10 | 4 | 25 | 17～28 | 11.0～20.0 |
| 16/40 | 40 | 1.6 | 16 | 4 | 25 | 28～45 | 18.0～32.0 |
| 25/65 | 65 | 1.6 | 25 | 4 | 25 | 45～67 | 28.0～47.0 |
| 40/100 | 100 | 1.6 | 40 | 4 | 25 | 67～102 | 44.0～72.0 |
