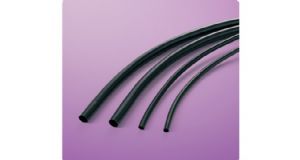

SUMITOMO IRRAX®TUBE NHR4
概述
UL规格品 无卤/无锑柔软耐热套管
■ UL224规格品
■ 无卤/无锑
■ 耐热（UL规格 额定温度125℃)
■ 阻燃
●基本式样
●耐油性、耐化学品性（常温）
●特性
| 产品分类 | 耐热套管（非收缩） |
| 材质 | 电子线架桥阻燃性交联聚烯烃树脂 |
| 阻燃性 | 阻燃 |
| 可连续使用温度 | -55 〜 125℃ |
| 规格 | UL224 |
| 认定书No. E48762 | |
| 额定温度 125℃, 额定电压 300V | |
| 阻燃级别 VW-1 | |
| 标记（例） | 125℃ VW-1 IRRAXTUBE NHR4 -F- |
| 可制作的颜色 | 黑 |
| 柔软性 | 柔软 |
| 环境对应 | 无卤,RoHS,ELV |
| 领域 | 航空/军用,工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| △ | △ | △ | ◎ | ○ | ○ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊ |
| 机械特性 | 抗拉强度 （老化前） | 10.4MPa以上 | 11.7MPa |
| 抗拉强度 （老化后） | 158℃×7日, 7.3MPa以上 | 11.4MPa | |
| 伸展率 （老化前） | 200％以上 | 500% | |
| 伸展率 （老化后） | 158℃×7日, 100％以上 | 465% | |
| 热冲击 | 250℃×4小时, 无裂缝 | 合格 | |
| 低温弯曲 | -30℃×1小时, 无裂缝 | 合格 | |
| 电气特性 | 耐电压 （老化前） | A.C.2.5kV×60秒, 无破坏 | 合格 |
| 耐电压 （老化后） | 158℃×7日, A.C.2.5kV×60秒, 无破坏 | 合格 | |
| 绝缘破坏电压（老化前） | A.C.2.5kV以上 | 15.5kV | |
| 绝缘破坏电压（老化后） | 158℃×7日, 剩余率在50％以上且AC2.5kV以上 | 合格 | |
| 体积电阻率 | 1.0×1014Ω・cm以上 | 4.2×1015Ω・cm | |
| 化学特性 | 铜腐蚀性 | 湿度95％, 温度23℃环境下放置24小时后, | 合格 |
| 158℃×7日, 无腐蚀 | 410% | ||
| 燃烧性 | VW-1合格 | 合格 | |
| ＊非保证值 | |||
●尺寸
| 尺寸（mm） | 内径（mm） | 壁厚（mm） | 単位长度（m） |
| 3×0.45 | 3.00±0.20 | 0.48±0.04 | 400 |
| 4×0.45 | 4.00±0.20 | 0.48±0.04 | 400 |
| 5×0.45 | 5.00±0.20 | 0.48±0.04 | 200 |
| 6×0.45 | 6.0±0.2 | 0.48±0.04 | 100 |
| 7×0.45 | 7.0±0.3 | 0.48±0.04 | 100 |
| 8×0.45 | 8.0±0.3 | 0.48±0.04 | 100 |
| 9×0.45 | 9.0±0.3 | 0.48±0.04 | 100 |
| 10×0.45 | 10.0±0.4 | 0.48±0.04 | 100 |
