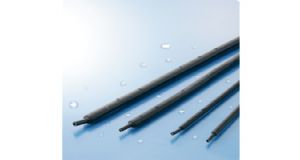

SUMITOMO SUMITUBE®W3F2
概述
UL及CSA规格品 对段差大的被覆物体的防水加工有效的带胶阻燃热缩管
■ UL224及CSA规格品
■ 对金属, 聚乙烯, PVC有粘合性，可以进行防水加工
■ 高低差较大的被覆物体的防水方面效果显著
■ 阻燃（不使用氯系阻燃剂, 特定溴系阻燃剂(PBDE, PBB)）
■ 柔软
用途
■ 高低差较大的电子零部件的防水
■ 电线分叉部位的处理
■ 电线连接部位的绝缘保护
注） 请配合使用条件, 确认防水特性等因素后再使用。
●基本式样
●耐油性、耐化学品性（常温）
●特性
| 产品分类 | 热缩套管 |
| 材质 | 外层：电子线架桥软质阻燃性交联聚烯烃树脂 |
| 内层：热熔融性胶水 | |
| 阻燃性 | 阻燃 |
| 收缩温度 | 110℃以上 |
| 收缩率 | 60%以上 |
| 长度变化率 | -15％以上 |
| 可连续使用温度 | -55 〜 125℃ |
| 规格 | UL224 |
| 认定书No. E75077 | |
| 目录 No. SUMITUBE W3F2或者843 | |
| 额定温度 125℃, 额定电压 600V | |
| CSA C22.2 No.198.1 | |
| 认定书No. LR33298 | |
| 额定温度 125℃, 额定电压 600V | |
| 标记（例） | CSA HS X PO MELTABLE LINER 125℃ SUMITOMO-K SUMITUBE W3F2 843 125℃ |
| 可制作的颜色 | 黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白 |
| 柔软性 | 柔软 |
| 环境对应 | RoHS,ELV |
| 领域 | 汽车,工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| △ | △ | △ | ○ | ○ | △ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊1 |
| 机械特性 | 抗拉强度＊2 （老化前） | 10.4MPa以上 | 12.0MPa |
| 抗拉强度＊2 （老化后） | 158℃×7日, 7.3MPa以上 | 11.6MPa | |
| 伸展率 （老化前） | 200％以上 | 438% | |
| 伸展率 （老化后） | 158℃×7日, 100％以上 | 425% | |
| 热冲击 | 250℃×4小时, 无裂缝 | 合格 | |
| 低温弯曲 | -30℃×1小时, 无裂缝 | 合格 | |
| 电气特性 | 耐电压 （老化前） | AC2.5kV×60秒, 无破坏 | 合格 |
| 耐电压 （老化后） | 158℃×7日, AC2.5kV×60秒, 无破坏 | 合格 | |
| 绝缘破坏电压（老化前） | AC2.5kV以上 | 24.9kV | |
| 绝缘破坏电压 （老化后） | 158℃×7日, 剩余率在50％以上且AC2.5kV以上 | 合格 | |
| 体积电阻率 | 1.0×1014Ω・cm以上 | 4.4×1014Ω・cm | |
| 化学特性 | 铜腐蚀性 | 湿度95％, 温度23℃环境下放置24小时后, | |
| 158℃×7日, 无腐蚀 | 合格 | ||
| 燃烧性 | ALL TUBING FLAME TEST合格 | 合格 | |
| ＊1：非保证值 ＊2：抗拉强度是以外层的断面积来计算 | |||
●尺寸
| 尺寸（inch） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（m） | |||
| 内径（最小值） | 壁厚＊（参考值） | 内径（最大值） | 壁厚＊（参考值） | 内层壁厚（参考值） | ||
| 1/8 | 3.2 | 0.35 | 0.6 | 0.95 | 0.35 | 1.22 |
| 3/16 | 4.8 | 0.45 | 1.5 | 1.1 | 0.6 | 1.22 |
| 1/4 | 6.4 | 0.45 | 2 | 1.2 | 0.65 | 1.22 |
| 3/8 | 9.5 | 0.5 | 3 | 1.3 | 0.65 | 1.22 |
| 1/2 | 12.7 | 0.55 | 4 | 1.4 | 0.75 | 1.22 |
| 3/4 | 19.1 | 0.65 | 8 | 1.6 | 0.8 | 1.22 |
| 1 | 25.4 | 0.75 | 10.2 | 1.9 | 0.8 | 1.22 |
