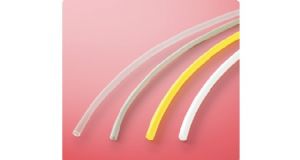

SUMITOMO SUMITUBE®C
概述
可低温收缩的一般用热缩管
■ 可在低温（90℃）收缩
■ 柔软
■ 通透的色彩
用途
■ 电线终端, 电线连接部位的绝缘, 保护, 增强
■ 电线的颜色识别, 捆绑
■ 电缆标签的固定, 保护
■ 电阻, 电容等的绝缘, 保护
| 产品分类 | 热缩套管 |
| 材质 | 电子线架桥软质交联聚烯烃树脂 |
| 阻燃性 | 非阻燃 |

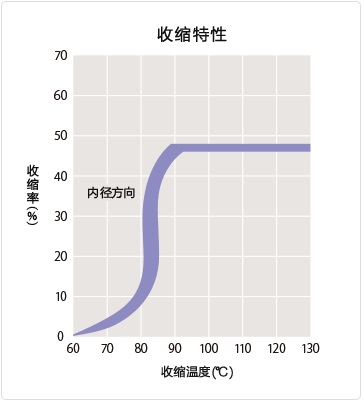

| 收缩温度 | 90℃以上 |
| 收缩率 | 大约40％ |
| 长度变化率 | -15％以上 |
| 可连续使用温度 | -55 〜 105℃ |
| 规格 | 住友电工超效能高分子株式会社所规定的标准规格 |
| （规格书编号R4-0580） | |
| 标记（例） | ― |
| 可制作的颜色 | 黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白, 透明 |
| 柔软性 | 柔软 |
| 环境对应 | RoHS,ELV |
| 领域 | 汽车,工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| △ | △ | △ | ◎ | ○ | ○ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊ |
| 机械特性 | 抗拉强度 | 10.4MPa以上 | 20.9MPa |
| 伸展率 | 200％以上 | 522% | |
| 比重 | ― | 0.94 | |
| 硬度（萧氏硬度D） | ― | 41 | |
| 电气特性 | 耐电压 | AC2.5kV×60秒, 无破坏 | 合格 |
| 体积电阻率 | 1.0×1014Ω・cm以上 | 1.2×1016Ω・cm | |
| 化学特性 | 吸水率 | 23℃×24小时, 0.30％以下 | 0.08% |
| 燃烧性 | 可燃 | ― | |
| *非保证值 | |||
●尺寸
尺寸（mm）
收缩前尺寸（mm）
收缩后尺寸（mm）
単位长度（最小值）（m）
内径
壁厚（参考值）
内径（最大值）
壁厚
切割品
卷轴
1.5×0.2
2.10±0.30
0.2
0.8
0.40±0.10
1
200
2×0.2
2.60±0.30
0.2
1.3
0.40±0.10
1
200
2.5×0.2
3.10±0.30
0.2
1.5
0.40±0.10
1
200
3×0.2
3.60±0.30
0.2
1.8
0.40±0.10
1
200
3.5×0.2
4.10±0.30
0.2
2
0.40±0.10
1
100
4×0.2
4.60±0.30
0.2
2.3
0.40±0.10
1
100
5×0.2
5.60±0.30
0.2
2.9
0.40±0.10
1
100
6×0.25
6.5±0.3
0.25
3.5
0.50±0.10
1
100
7×0.25
7.5±0.3
0.25
4.2
0.50±0.10
1
50
8×0.25
8.5±0.3
0.25
4.7
0.50±0.10
1
50
9×0.25
9.5±0.3
0.25
5.4
0.50±0.10
1
50
10×0.25
10.5±0.4
0.25
6
0.50±0.10
1
50
11×0.25
11.5±0.4
0.25
7
0.50±0.10
1
50
12×0.3
12.4±0.4
0.3
7.6
0.60±0.10
1
50
13×0.3
13.4±0.4
0.3
8
0.60±0.10
1
50
14×0.3
14.4±0.4
0.3
9
0.60±0.10
1
50
15×0.3
15.4±0.4
0.3
10
0.60±0.10
1
50
16×0.3
16.4±0.4
0.3
10.5
0.60±0.10
1
50
18×0.3
18.4±0.4
0.3
11.5
0.60±0.10
1
50
20×0.3
20.4±0.4
0.3
13
0.60±0.10
1
50
22×0.3
22.4±0.4
0.3
14
0.60±0.10
1
50
25×0.3
25.5±0.5
0.3
15
0.60±0.10
1
50
