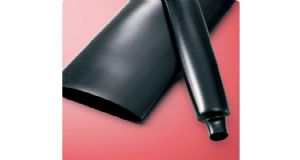

SUMITOMO SUMITUBE®LA
概述
大口径厚壁热缩管
■ 大口径, 厚壁
用途
■ 各种母线的电气绝缘
■ 大口径金属管的绝缘, 保护
●基本式样
●耐油性、耐化学品性（常温）
●特性
●尺寸
| 产品分类 | 热缩套管 |
| 材质 | 电子线架桥软质交联聚烯烃树脂 |
| 阻燃性 | 非阻燃 |

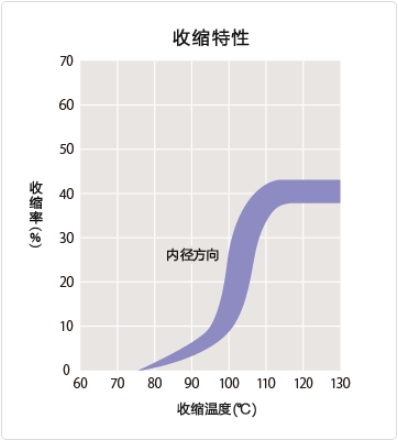

| 收缩温度 | 115℃以上 |
| 收缩率 | 大约35％ |
| 长度变化率 | -20％以上 |
| 可连续使用温度 | -55 〜 105℃ |
| 规格 | 住友电工超效能高分子株式会社所规定的标准规格 |
| （规格书编号R4-2380） | |
| 标记（例） | ― |
| 可制作的颜色 | 黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白, 透明 |
| 柔软性 | 柔软 |
| 环境对应 | RoHS,ELV |
| 领域 | 工程机械,工业机械,电子,电力、通信 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| ○ | ○ | ○ | ◎ | ◎ | ◎ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊ |
| 机械特性 | 抗拉强度 | 10.4MPa以上 | 19.2MPa |
| 伸展率 | 200％以上 | 440% | |
| 比重 | ― | 0.92 | |
| 硬度（萧氏硬度D） | ― | 44 | |
| 电气特性 | 耐电压 | AC2.5kV×60秒, 无破坏 | 合格 |
| 体积电阻率 | 1.0×1016Ω・cm以上 | 1.6×1016Ω・cm | |
| 化学特性 | 吸水率 | 23℃×24小时, 0.10％以下 | 0.09% |
| 燃烧性 | 可燃 | ― | |
| ＊非保证值 | |||
●尺寸
| 尺寸（mm） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（m） | ||
| 内径 | 壁厚（参考值） | 内径（最大值） | 壁厚（最小值） | ||
| 30×1 | 36.0±4.0 | 0.7 | 21 | 1.5 | 25 |
| 40×1 | 47.0±4.0 | 0.7 | 27 | 1.5 | 25 |
| 50×1 | 57.0±4.0 | 0.7 | 33 | 1.5 | 25 |
| 60×1 | 67.0±4.0 | 0.7 | 40 | 1.5 | 25 |
| 70×1 | 77.0±4.0 | 0.7 | 46 | 1.5 | 20 |
| 80×1 | 86.0±4.0 | 0.7 | 53 | 1.5 | 20 |
| 90×1 | 96.0±4.0 | 0.7 | 60 | 1.5 | 20 |
| 100×1 | 106.0±4.0 | 0.7 | 66 | 1.5 | 20 |
| 120×1 | 127.0±4.0 | 0.7 | 80 | 1.5 | 20 |
| 150×1 | 161.0±4.0 | 0.7 | 98 | 1.5 | 20 |
