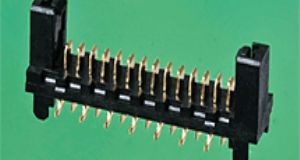

Molex Picoflex® 连接器

概述

产品亮点
类别:
线对板连接器
间距:
1.27 毫米
电流:
1.20A
插配高度:
6.40 毫米


特性和优点
90325 系列
标准通孔、垂直接头适合于波峰焊接,可提供金覆钯镍镀金选项
90800 系列
- 标准通孔、直角接头,适用于波峰焊
- 打弯接头焊尾便于在直角应用中减轻保持力
91714 系列
标准通孔、高温、直角接头适合于回流焊接
90779 系列
垂直、通孔接头采用红外兼容的高温尼龙 4/6 制造,可提供金覆钯镍镀金选项
90814 系列
标准 90325 系列的纯 SMT 摩擦锁接头型号带 SMT 焊尾的高温材料
- 提供带卷吸塑包装或管装
- 12 电路及以上电路中可选钩
- 可提供金覆钯镍镀金选项
90816 系列
SMT 锁定接头具有的正向锁销功能可使其保持力比标准摩擦锁 90814 系列要求的高 50%
- 可提供金覆钯镍镀金选项
91330 系列
SMT 特薄接头具有双侧板效果和单面 SMT 工艺,易用装配
93405 系列
93407
- 反向印刷电路板封装 SMT 接头;与 Tyco 的 Micro-MaTch 系列 188275 兼容
- 根据现有客户物料清单成为第二大供应商,而无需重新设计印刷电路板



高可靠、高功率和高信号的 Picoflex 连接器针对无法使用扁平柔性连接器的情况提供高密度解决方案。Picoflex 连接器提供的电路尺寸范围从 4 至 26,可与全球行业标准 1.27 毫米电缆插配。Picoflex 经测试符合汽车、工业和消费电子行业的高震动和高冲击要求,理想适用于多种应用,其中包括太阳能应用、称重系统、汽车信息娱乐系统、计算机外围设备、电信和便携式心脏监测仪。

Picoflex 连接器在垂直插配时的插配高度为 6.40 毫米,比传统的 1.27 毫米连接器系统减少大约 15%。强大的单片式上部外壳具有极好的电缆保持力,是小型电路尺寸应用的理想选择。高可靠性接触对电缆采用四点接口,并在接头和插座之间设有两个触点。Picoflex 还为印刷电路板与插孔式连接器和接头之间提供出色的极化。可提供的镀金选项包括锡或金覆钯镍。提供施工工具。

Molex 已扩大 Picoflex 系列,其中纳入了反向封装 SMT 接头。提供有锁闩和无锁闩类型,并带有可选高温镀层,新型接头可为客户提供广泛应用,无需支付高昂费用重新设计印刷电路板。
