概述

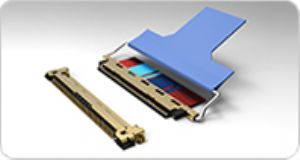

Tyco Electronics 提供的下一代 LCEDI（LCD 同轴嵌入式显示接口）连接器，旨在为低压差动信号（LVDS）和嵌入式显示端口（eDP）应用提供杰出的电气性能。 LCEDI 连接器新技术特点在于为笔记本的LCD显示屏和处理器主板，通过速率为 2.7 Gbps（或离散线缆 AWG 32 特氟隆或更小）的微同轴线缆提供互连。 插入或使用拉杆选择性全锁机构时，超低型面插入配置在外壳提供了用户友好型摩擦锁机构。 LCEDI 连接器得到了 I-PEX CO., LTD. 的认可，与 I-PEX CABLINE-VS 连接器系列完全兼容和互配。最近被 VESA（视频电子标准协会）选为 LED 背光宽屏（16x9）平板接口的全球标准连接器。

VESA 最近规定，下一代数字视频接口 eDP，与标准的 DisplayPort V1.1a 规范一起，将为个人电脑市场提供支持，并为当前的 LVDS 传输技术提供成本经济的替代产品。eDP 架构每个通道可驱动 2.7Gbps，并在四个不同的通道上具有 10.8 Gbps 的带宽。 每个数据信道都嵌入了时钟信号以实现卓越的信号整体性，在高速数据传输时大大降低了电磁干扰（EMI）。

主要功能
超低型面插入配置
与 I-PEX CABLINE-VS 连接器系列兼容互配
双叶接触结构
复合电缆应用：  微同轴（双轴 AWG#40 或更小）和离散型电线（AWG #32 特氟隆或更小）
用户友好型设计，插入或使用拉杆选择性全锁机构时，充分利用外壳的摩擦锁机构。
应用领域
薄型 LED 背光 LCD 平板显示器
笔记本电脑和平板电脑领域
实现令人震撼的 3D 影像
